部署機能シーケンス図_作成 #4

New Issue
Closed
opened 2026-09-04 04:36:06 +00:00 by t-yuasa · 8 comments
t-yuasa commented 2026-09-04 04:36:06 +00:00
Owner
Copy Link
No description provided.
t-yuasa added the
シーケンス図作成
 label 2026-09-04 04:36:06 +00:00
26-y-okumura-kyoeisystems was assigned by t-yuasa 2026-09-04 04:36:06 +00:00
26-y-okumura-kyoeisystems commented 2026-09-04 06:49:36 +00:00
Member
Copy Link

@t-yuasa

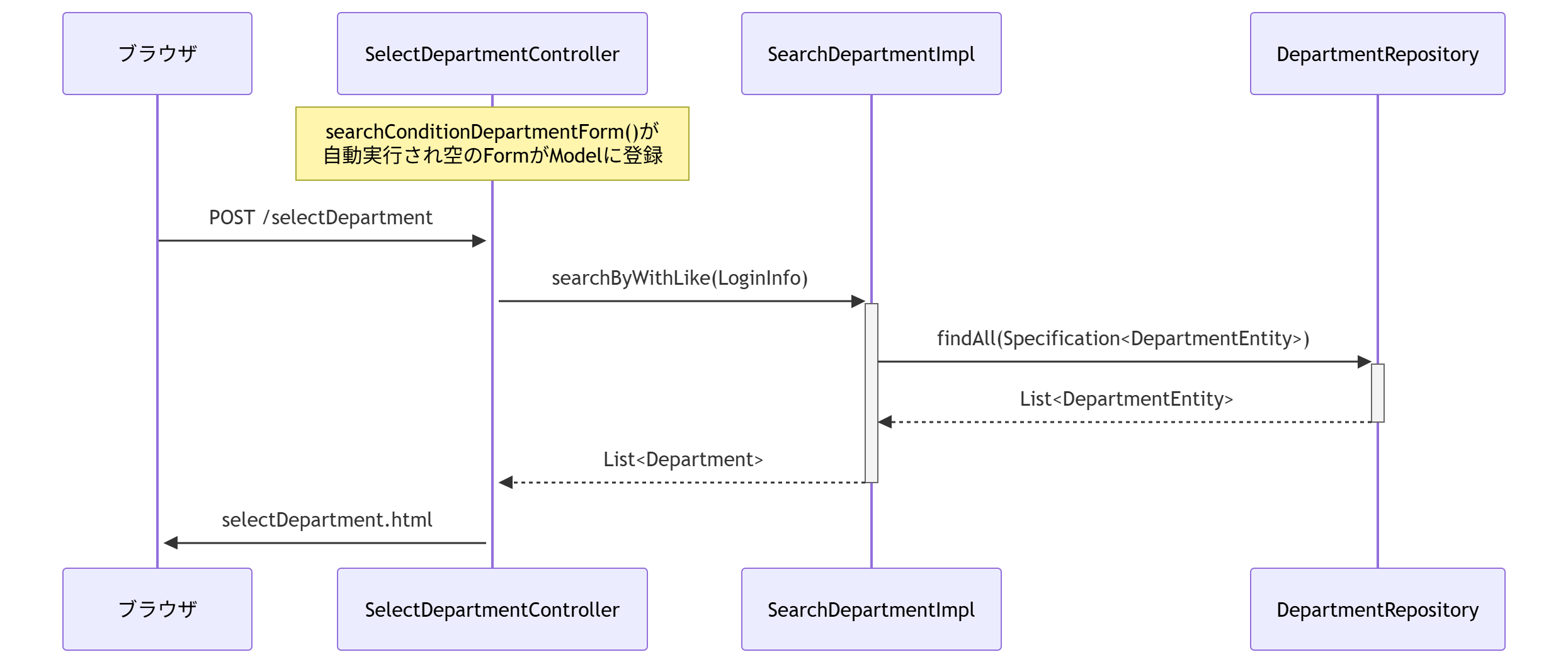

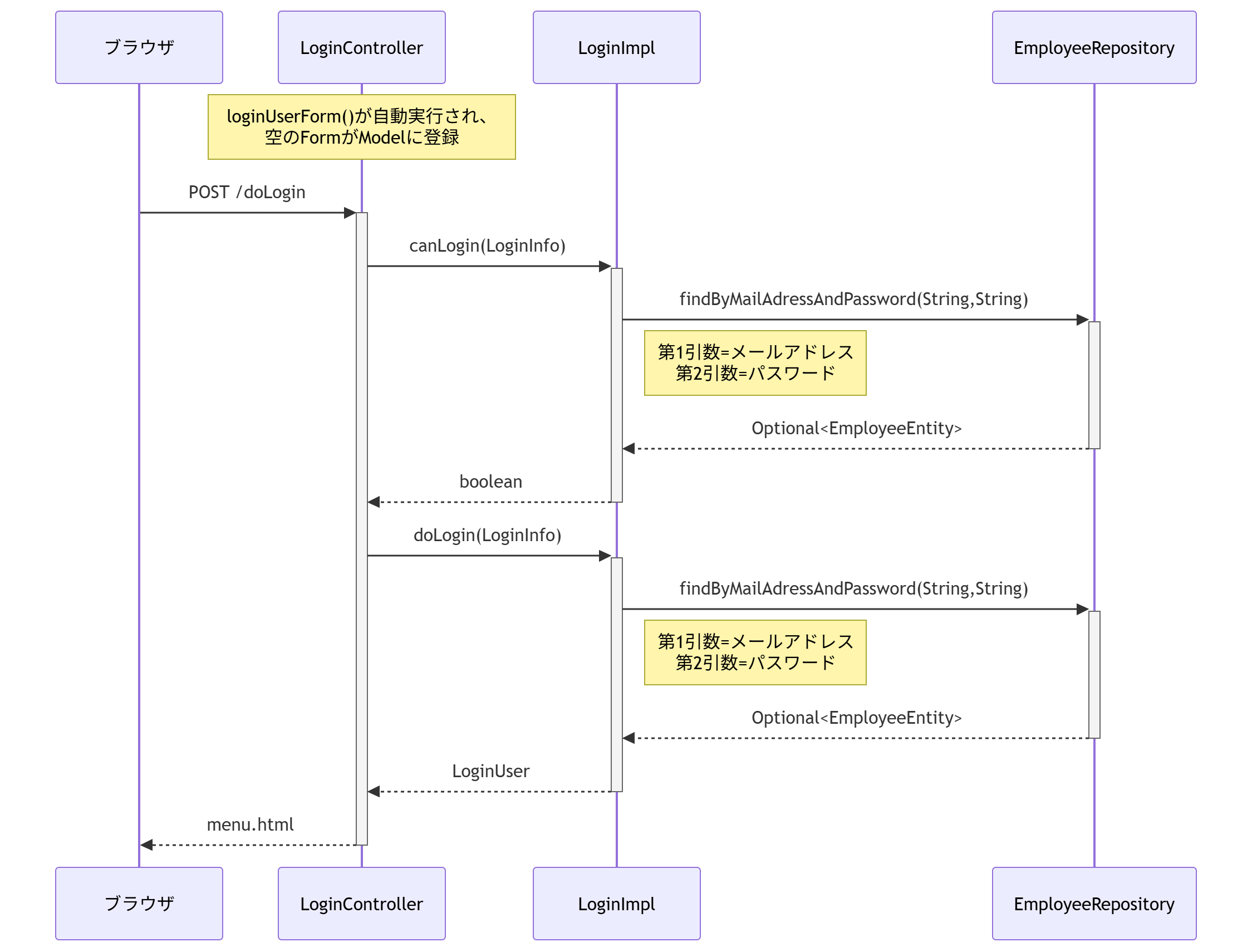

ログイン処理、メニュー画面で部署検索ボタン押下→部署検索画面表示、部署検索画面で存在する部署名を入力して検索ボタンを押下→検索結果表示の3つの処理のシーケンス図になります。レビューをお願いします。

@t-yuasa ログイン処理、メニュー画面で部署検索ボタン押下→部署検索画面表示、部署検索画面で存在する部署名を入力して検索ボタンを押下→検索結果表示の3つの処理のシーケンス図になります。レビューをお願いします。
178 KiB
247 KiB
178 KiB
シーケンス図_部署検索実行処理.png シーケンス図_ログイン処理.png シーケンス図_部署検索画面遷移.png
t-yuasa commented 2026-09-04 07:34:53 +00:00
Author
Owner
Copy Link

@26-y-okumura-kyoeisystems
【シーケンス図_部署検索実行処理】

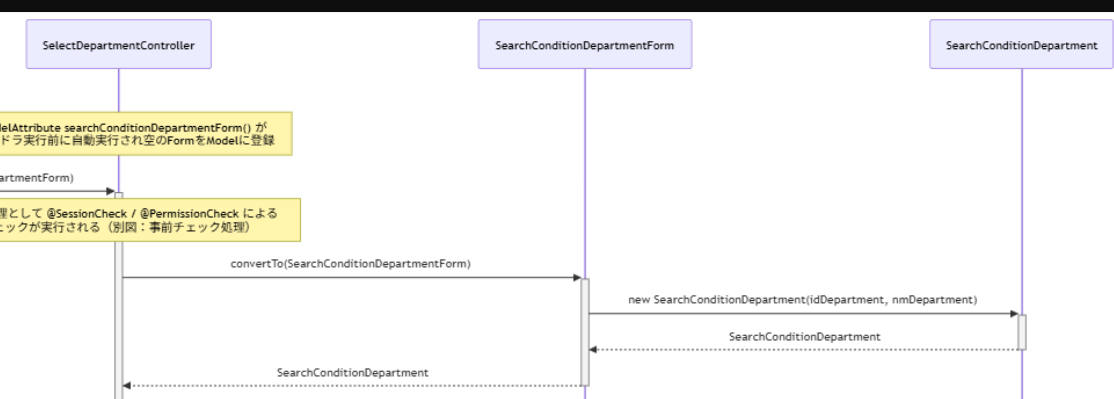

　クラスを渡る際に、FormやEntityを使用している筈が記載が漏れています。
　洗い出しの粒度が足りないため、バグ票を起票の上、修正をお願いします。

@26-y-okumura-kyoeisystems 【シーケンス図_部署検索実行処理】 　クラスを渡る際に、FormやEntityを使用している筈が記載が漏れています。 　洗い出しの粒度が足りないため、バグ票を起票の上、修正をお願いします。
t-yuasa changed title from 部署検索シーケンス図_作成 to 部署機能シーケンス図_作成 2026-09-08 00:08:57 +00:00
26-y-okumura-kyoeisystems commented 2026-09-08 01:42:08 +00:00
Member
Copy Link

@t-yuasa

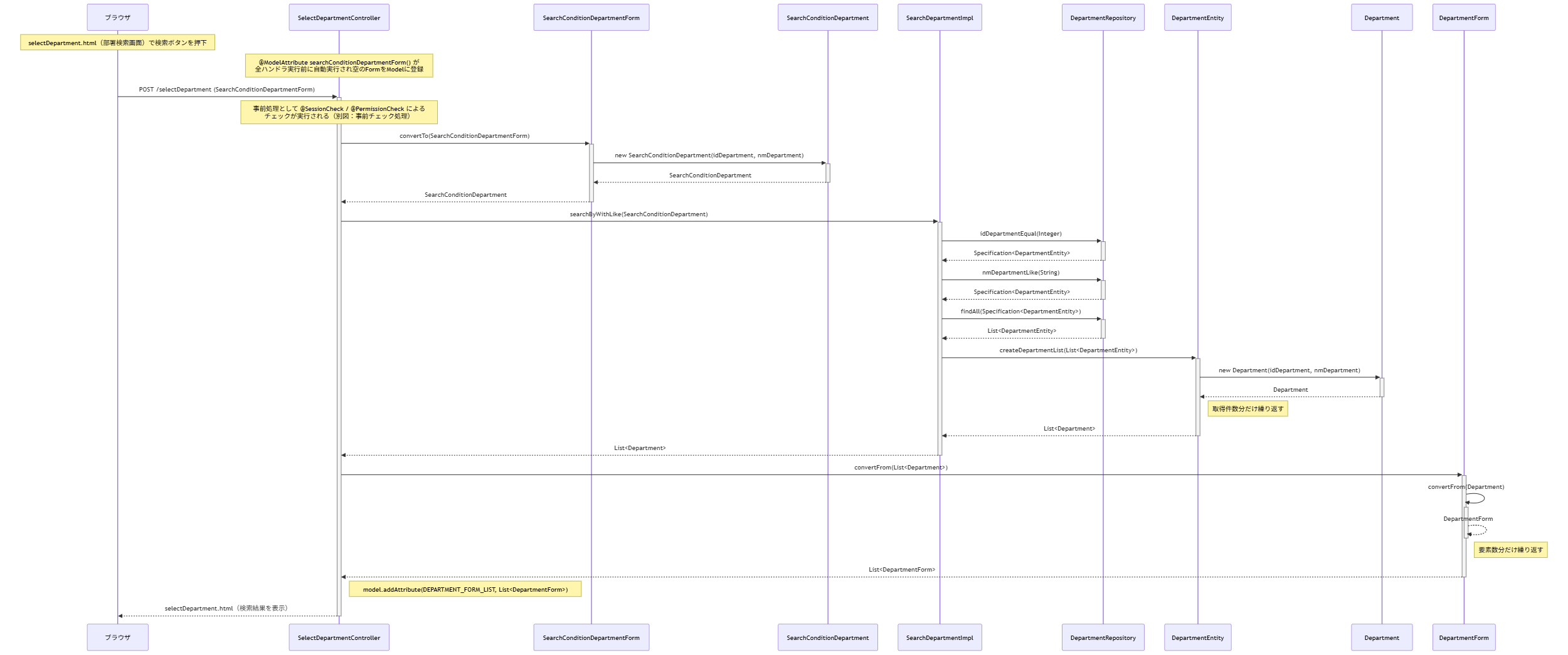

シーケンス図_部署検索実行処理の修正版の提出になります。

ご確認をお願いいたします。

@t-yuasa シーケンス図_部署検索実行処理の修正版の提出になります。 ご確認をお願いいたします。
363 KiB
t-yuasa commented 2026-09-08 04:27:21 +00:00
Author
Owner
Copy Link

処理のスタートはイベント実行された画面のためファイル名を記載
ブラウザ⇒○○html

また、前回指摘部分についても修正が必要です。

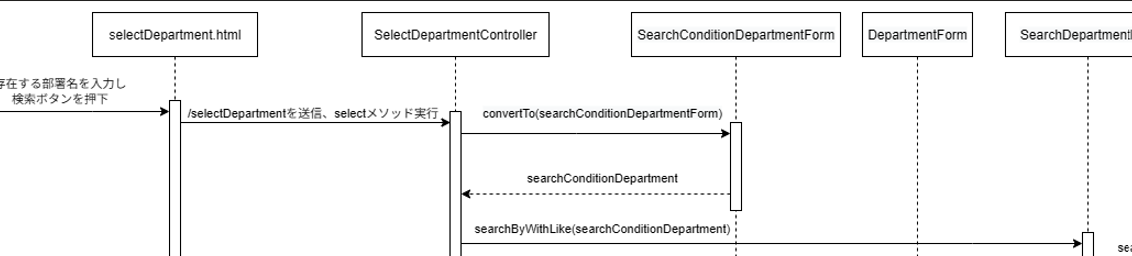

formやEntityはcontrollerなどと同じライフラインのため、添付した画像のようにクラスとして扱います。

処理のスタートはイベント実行された画面のためファイル名を記載 ブラウザ⇒○○html また、前回指摘部分についても修正が必要です。 formやEntityはcontrollerなどと同じライフラインのため、添付した画像のようにクラスとして扱います。 <img width="566" alt="image.png" src="attachments/9197cf3d-cd85-4ae9-b973-e6709b0fe99f">
66 KiB
t-yuasa commented 2026-09-08 04:27:46 +00:00
Author
Owner
Copy Link

上記に関するバグチケットを起票後に修正対応お願いいたします！

上記に関するバグチケットを起票後に修正対応お願いいたします！
26-y-okumura-kyoeisystems commented 2026-09-08 06:40:04 +00:00
Member
Copy Link

@t-yuasa

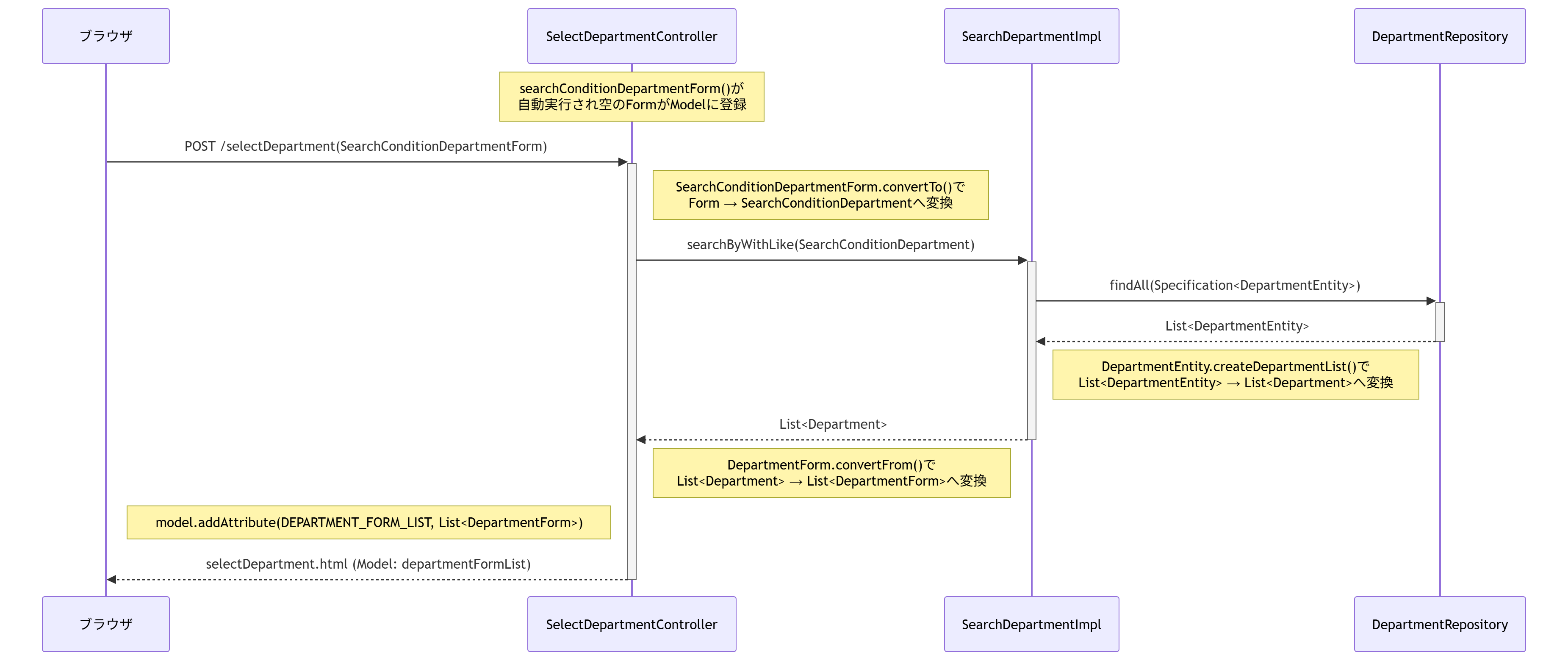

シーケンス図_部署検索実行処理の修正版第2版の提出になります。

レビューをお願いいたします。

@t-yuasa シーケンス図_部署検索実行処理の修正版第2版の提出になります。 レビューをお願いいたします。
176 KiB
t-yuasa commented 2026-09-08 07:28:13 +00:00
Author
Owner
Copy Link

概ね問題なしです！
1点
ライフラインの並びは関係のあるクラス同士が隣合わせになる記載が望ましいです。
現在はFormが一番右側に寄っていますが、Form＝画面との連携に使われるため、DB関連のクラスとは無関係であるべき。
次のシーケンス図作成では注意してみてください！

本チケットはこれでクローズいたします！

概ね問題なしです！ 1点 ライフラインの並びは関係のあるクラス同士が隣合わせになる記載が望ましいです。 現在はFormが一番右側に寄っていますが、Form＝画面との連携に使われるため、DB関連のクラスとは無関係であるべき。 次のシーケンス図作成では注意してみてください！ 本チケットはこれでクローズいたします！
76 KiB
